Das Laser Aufmaßsystem ProCollector
– genial einfach

  • Erstellen Sie ein präzises Aufmaß für 2D und 3D Objekte
  • Projizieren Sie Ihr Aufmaß einfach und unkompliziert
  • Endlich eine Messmethode, die so einfach wie sicher ist
  • Alle Arbeitsschritte sind intuitiv und leicht zu erlernen
  • Mit nur zwei Messpunkten pro Fläche zum perfekten Grundriss

Ein Laser Aufmaßsystem, das über die Lasermessung und als Punkt-Projektor funktioniert, übernimmt auf dem Bau, bei Ihrem Auftrag im Innenausbau oder bei der Arbeit in der Produktion die effiziente Erstellung eines Aufmaßes für die CAD-Software. Die Daten der Messpunkte können in Ihrer CAD-Software weiterverarbeitet werden und in die Berechnungen einfließen.

Aber diese geniale Technik lässt sich natürlich auch für den umgekehrten Vorgang als Montagehilfe einsetzen.

Wenn Sie Zeichnungsdaten in der CAD-Software erzeugt haben, lassen sich mit dem ProCollector von SL Laser Vorlagen auf Ihre Werkstücke, auf Räume und hier beispielsweise auf Treppen projizieren. Dazu werden nur drei Messpunkte als Referenzpunkte angefahren und die Arbeit kann losgehen. Die Stromversorgung des ProCollector übernimmt ein eingebauter Akku, so dass Sie völlig unabhängig von den örtlichen Gegebenheiten agieren können.

Ihr Aufmaß für Ihre CAD Daten und Ihre CAD Software mit dem Laser Aufmaßsystem ProCollector aufgenommen oder projiziert.
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Aufmaß mit Laser Aufmaßsystem ProCollector

Lange Erfahrung mit der Laserprojektion sorgen für einfachste Bedienung

Das Aufmaßsystem ProCollector von SL Laser ist die logische Fortsetzung in der Anwendung der Lasertechnologie bei unseren Laserprojektoren. Genau wie diese erleichtert und beschleunigt das Aufmaß Lasersystem viele Arbeitsgänge beim Aufmaß und unterstützt die Kollegen dabei, die nur allzu bekannten Fehler zu vermeiden.

Ungenauigkeiten beim Messen, Fehler oder Zahlendreher bei der Datenübermittlung der Messpunkte und Missverständnisse bei der Interpretation der Daten gehören mit dem ProCollector und der passenden Software von SL Laser der Vergangenheit an. Der ProCollector von SL Laser lässt sich auch vor Ort kinderleicht bedienen und transportieren sowie bei Bedarf auf alle Höhenunterschiede einstellen.

Hier erhalten Sie eine Übersicht über unsere Laser zum Ausrichten. Erhalten auch Sie die Vorteile in Bezug auf Präzision und Zeitersparnis beim Aufmaß.

Sie haben
Fragen?

Kontaktieren Sie uns.

Die Anwendung des ProCollector in der Praxis

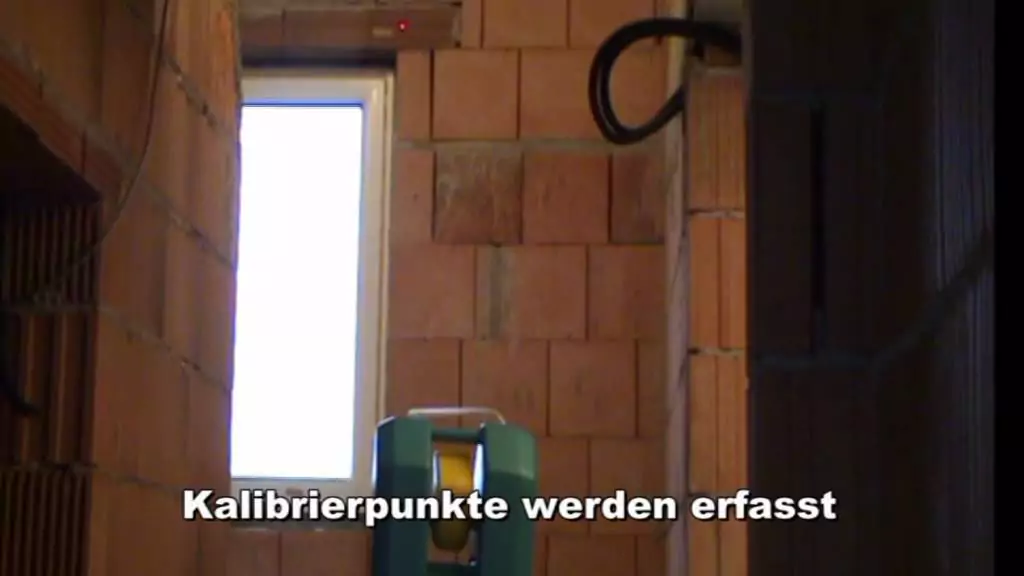

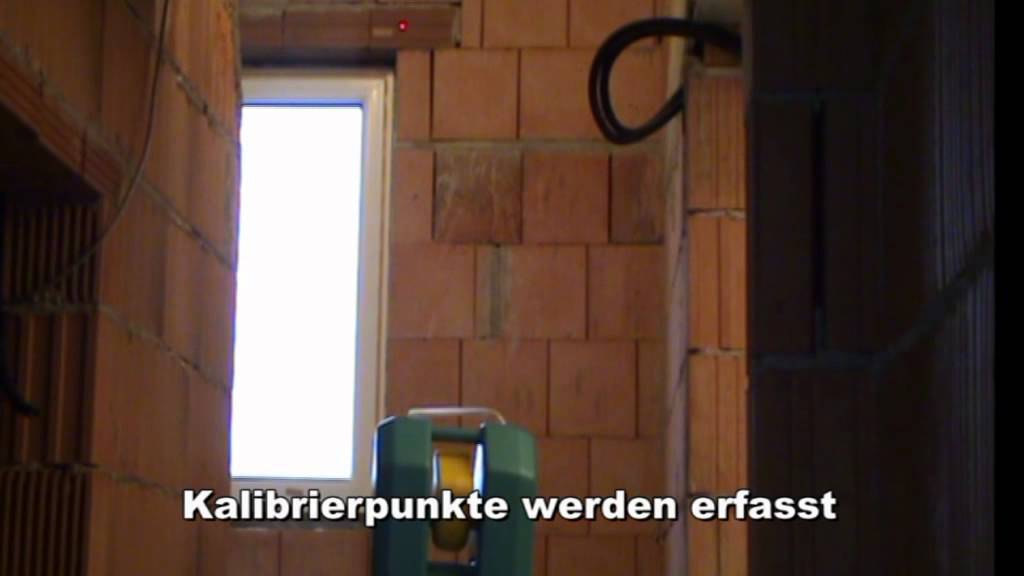

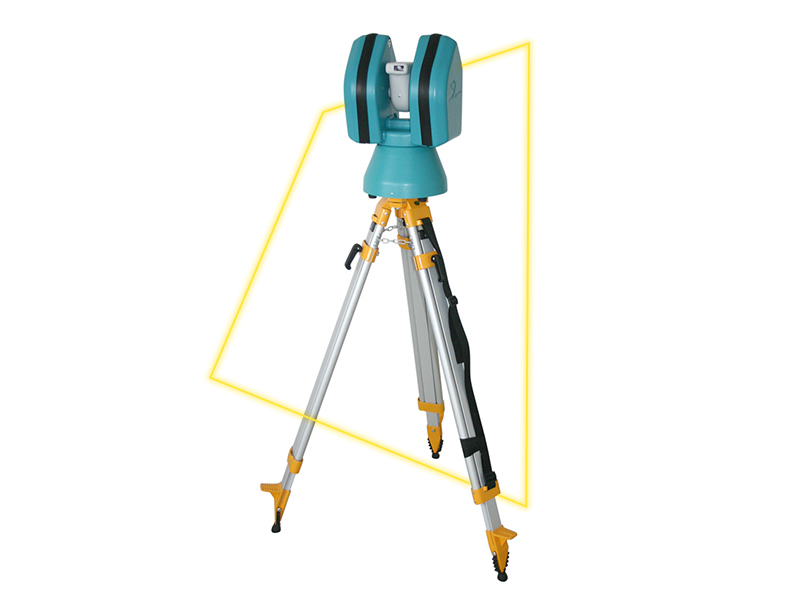

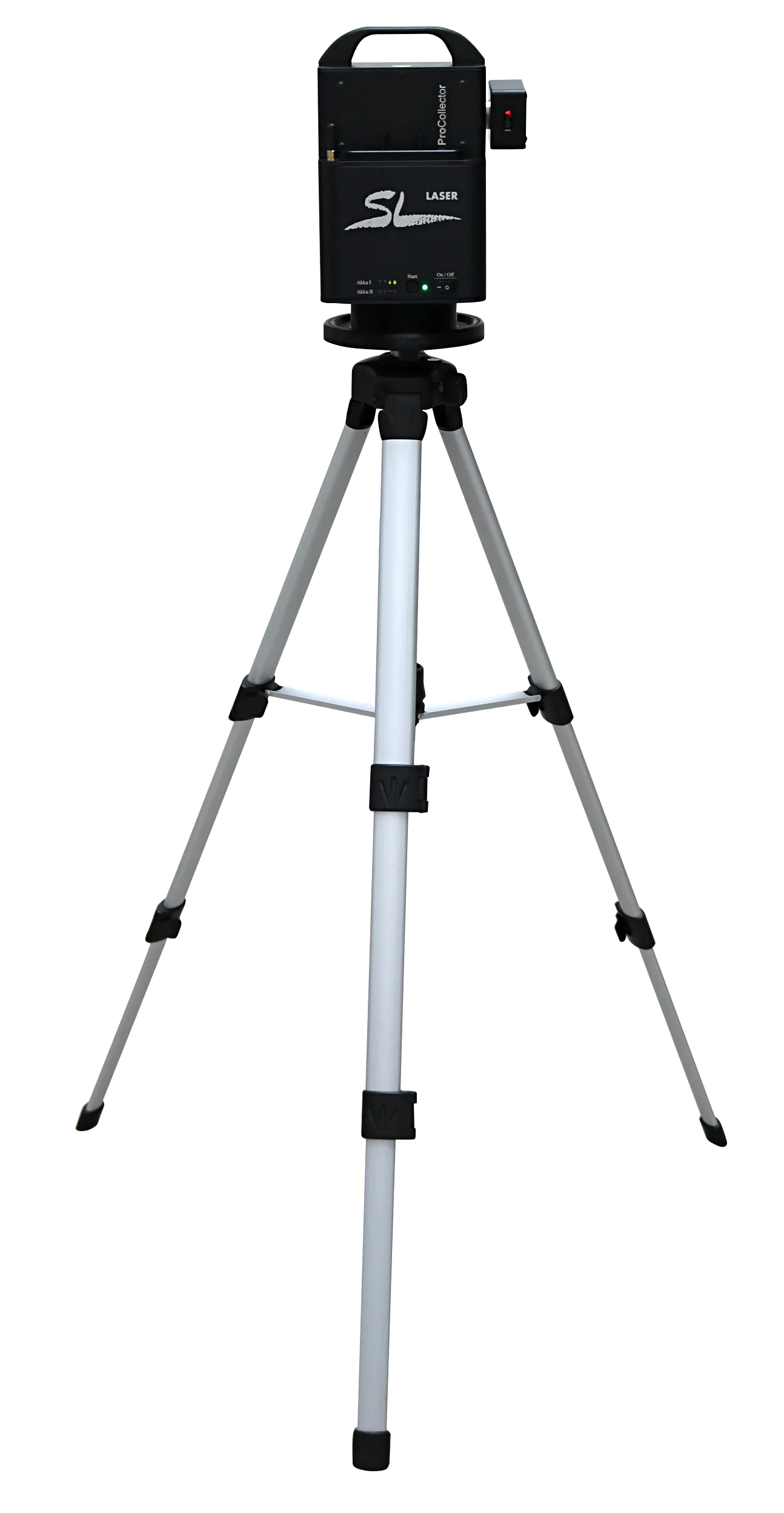

Der ProCollector von SL Laser besteht im Prinzip aus einem in verschiedenen Richtungen schwenk- bzw. drehbaren Projektor für Laserstrahlen, der als Laserdistanzmesser die gewonnenen Daten bzw. Messpunkte für das Aufmaß vor Ort erfasst und speichert. Er wird auf einem Dreibein-Gestell montiert, das sich auf die lokalen Gegebenheiten justieren lässt. Schnell aufgebaut reichen wenige Referenzpunkte und Standortwechsel für die senkrechten und waagerechten Flächen aus, damit die Software in Verbindung mit den erfassten Kalibrierpunkten alle Daten für die anzufertigenden Zeichnungen erfassen kann.

Die erfassten Koordinaten aus den Messungen werden in eine DXF-Datei eingetragen, per Schnittstelle übertragen und können sofort im CAD-System weiterverwendet werden. Das ist so bequem wie präzise. Mit dem ProCollector von SL Laser arbeiten Sie bei der Messung auf der Baustellen oder in der Halle auf der sicheren Seite. Nehmen Sie aber auch das Aufmaß für voll eingerichtete Räumlichkeiten, ohne dass Sie erst umbauen und Möbel verrücken müssen. Mit dem ProCollector von SL Laser können auch Vorsprünge, gerundete oder mehrwinklige Bereiche präzise erfasst werden.

Typische Anwendungen für das Aufmaß Lasersystem finden sich zum Beispiel

  • Baugewerbe – direkt auf der Baustelle z.B. beim Treppenbau
  • Holzbearbeitung/Tischlerei – im Betrieb oder am Einsatzort
  • Steinindustrie – zum Abbau oder beim Schnitt
  • Textilindustrie – Maßnehmen und Zuschneiden
  • Composite – Abmessung von Bearbeitungsflächen, Projektion zur Befestigung

Mit dem preiswerten ProCollector von SL Laser können Sie sich das kostspielige Aufmaßerstellung von Dienstleistern in Zukunft sparen. Nehmen Sie Ihr Aufmaß für Ihre CAD Daten selbst in die Hand!

Typische Einsatzbereiche für den ProCollector von SL Laser

Der ProCollector bewährt sich überall dort, wo präzise und millimetergenaue Messdaten oder Projektionen für ein Aufmaß bzw. die Bearbeitung von Werkstücken oder auf der Baustelle verlangt sind.

Ein Aufmaß mit dem ProCollector stellt zuverlässige Vorlagen für die CAD-Software oder die direkte Anwendung zur Verfügung.

Auf die Beratung und den Service bei SL Laser können Sie sich verlassen

Seit der Gründung von SL Laser haben unsere Ingenieure und Konstrukteure ihre Arbeit und die Entwicklung aller Geräte immer auf die einfache Anwendung in der Praxis ausgerichtet. Ein weltweit agierendes Netzwerk sorgt für die Schulung und Beratung unserer Kunden per Bildschirm oder am originalen Einsatzort. Zögern Sie daher nicht, sich mit uns in Verbindung zu setzen. Wir klären ganz unverbindlich mit Ihnen, wie Sie Ihr Aufmaß erstellen und wo Sie Ihren neuen ProCollector von SL Laser am besten einsetzen. Gerne übernehmen wir auch die Schulung der beauftragten Mitarbeiter. Alle unsere Produkte sind zu Ihrem Vorteil entwickelt worden:

  • Erleichterung aller Arbeitsvorgänge mit der Messung und Projektion von Vorlagen
  • Beschleunigung der Arbeitsvorgänge und Senkung der Personalkosten
  • Reduzierung der Fehlermargen und Verringung der Aufwände für Korrekturen

Sie haben Fragen zum ProCollector oder einem unserer anderen Produkte? Nehmen Sie gern Kontakt auf. Wir freuen uns, Sie mit allen benötigten Informationen zu versorgen!

System Spezifikationen des ProCollector

  • Systemauflösung Winkel
    > 0,0002°, Entfernung: 1 mm
  • Sichtfeld
    Horizontal: 360° (1,5 Umdrehungen), Vertikal: 200°
  • Laser Ausgangsleistung
    < 1 mW
  • Laserdiode
    635 nm
  • Laserklasse
    Klasse 2M nach IEC/EN 60825-1:2015-07 CE -zertifiziert

Selbstverständlich entspricht der ProCollector wie alle unsere Geräte den gesetzlichen Vorschriften und hält die jeweiligen Normen und Grenzwerte ein.
