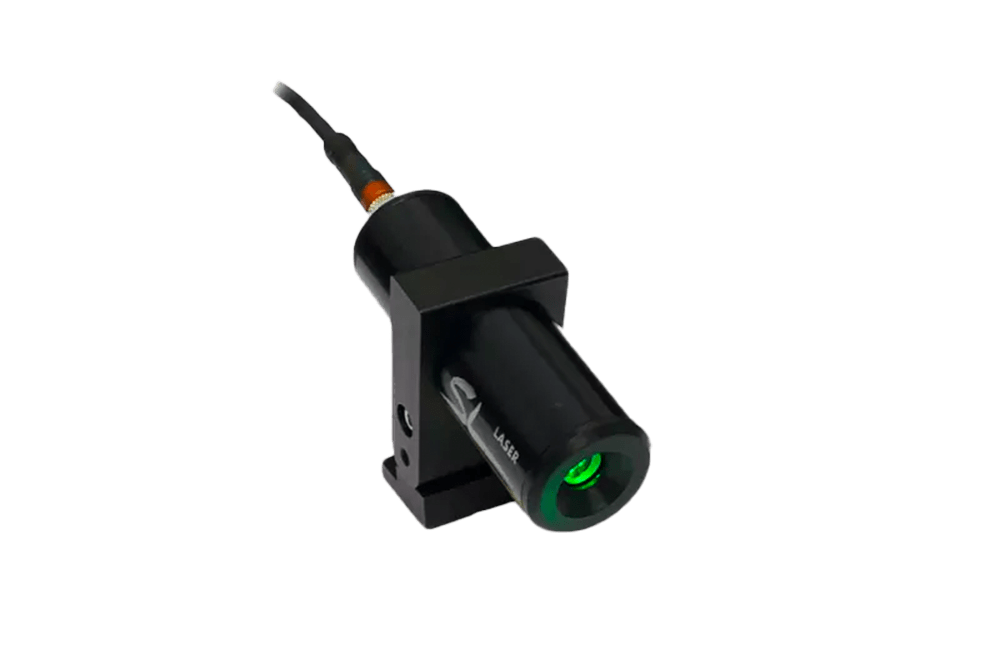

Linienlaser für Maschinen
Präzise Linienlaser für den professionellen Einsatz
- Beschleunigen Sie Produktionsprozesse und reduzieren Sie Kosten.
- Weltweit in Industrie und Handwerk im Einsatz.
- Staubdicht, robust und für nahezu jede Umgebung geeignet.
- Individuelle Beratung zu den passenden Lösungen für Ihr Unternehmen.
Linienlaser – bewährte Präzision für Handwerk und Industrie
Ein Linienlaser projiziert exakte Lichtlinien und dient in Industrie, Handwerk und Maschinenbau als zuverlässiges Werkzeug zur Ausrichtung, Markierung und Positionierung. Besonders in der Holz- und Metallbearbeitung ermöglicht der Linienlaser präzise Schnitte und saubere Kanten, ohne dass zeitaufwändige Schablonen nötig sind. Die Laserlinien zeigen Schnittverläufe, Bohrpunkte oder Begrenzungen an und helfen bei der exakten Ausrichtung von Werkstücken – sowohl an der Unterkante als auch an der Oberkante.
Tausende SL Laser Linienlaser sind weltweit im Einsatz. Sie stehen für Langlebigkeit, Robustheit und Präzision. Durch den Einsatz unserer Linienlaser lassen sich Rüstzeiten verkürzen, Ausschuss reduzieren und Produktionskosten nachhaltig senken.

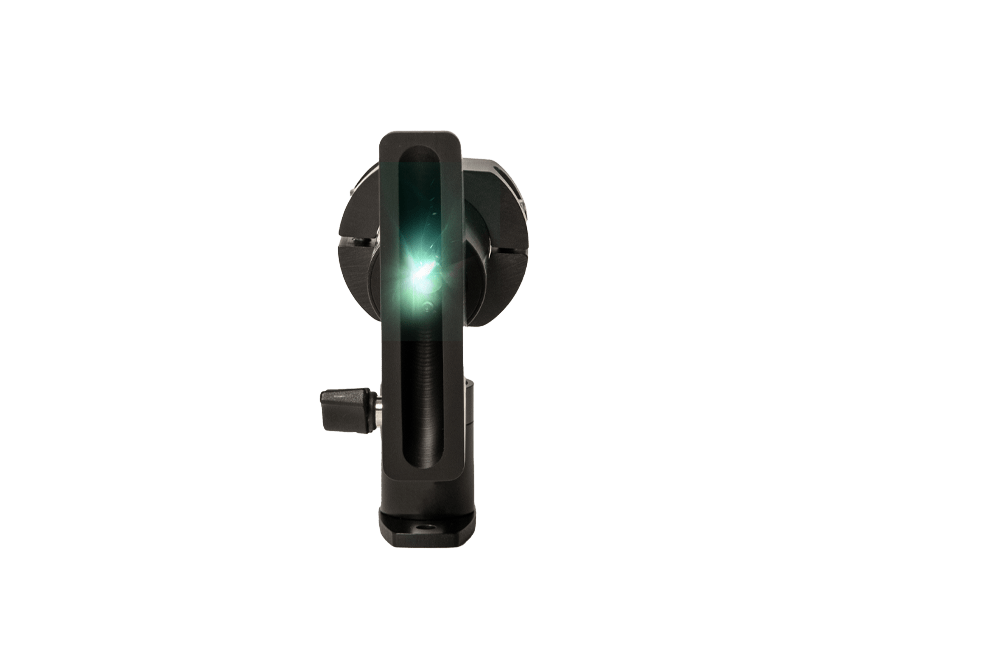

Unsere Positionierlaser für Maschinen
Positionierlaser PL30-F grün
- bis zu 50 mW
- Linie, Kreuz oder Punkt
- fokussierbar
Positionierlaser PL-ABPH600 grün
- bis zu 100 mW
- Linie, Kreuz und weitere Optiken
- fokussierbar
Kreislaser PL-C1 grün
- bis zu 50 mW
- Kreis
Positionierlaser PL30-F rot
- bis zu 10 mW
- Linie, Kreuz und weitere Optiken
- fokussierbar
Positionierlaser PL-ABPH600 rot
- bis zu 200 mW
- Linie-, Kreuz- und weitere Optiken
- fokussierbar
Kreislaser PL-C1 rot
- bis zu 50 mW
- Kreis
Produkt- und Leistungsdaten
für die Positionierlaser bei SL Laser
Mechanik
Gehäuse Aluminium eloxiert, Abmessung (mm) Ø 30 x 88.5mm, Gewicht 300g inkl. Kabel
Optik
Linie oder Kreuz, homogene Linie
Optische Eigenschaften grün
Diodenlaser, Diodenleistung: 10 mW / 50 mW, Wellenlänge 520nm (grün), Lebensdauer: > 20.000 h
Optische Eigenschaften rot
Diodenlaser, Diodenleistung: 10 mW, Wellenlänge 635nm (rot), Lebensdauer: > 20.000 h
Laserklasse
Klasse 2M bei 10 mW (Klasse 3R bei 50 mW) EN 60825-1:2015-07, IEC60825-1, EN76–2, 21CFR 1040, CE
Prüfung und Sicherheit
Temperaturbereich 0°C… +50°C, Gehäuse IP 65, Schockbelastung 4 g
Elektrische Angaben
Spannung 16-33 VDC (+)bn (-)bl (PE) gb/gn, Leistungsaufnahme 1 W, Zuleitung 5 m
Produkt- und Leistungsdaten für
die Positionierlaser bei SL Laser
Diese Daten werden als Beispielangaben verwendet.
Auf Wunsch lassen sich unsere Positionierlaser auf Ihren Bedarf anpassen.
| Laserfarbe | Leistung Diode | Ausgangsleistung | Fokussierbar | Optik | Laserklasse |
|---|---|---|---|---|---|
| grün | 10 mW | < 1 mW | ja | Linie | 2M |
| grün | 10 mW | < 1 mW | ja | Kreuz | 2M |
| grün | 50 mW | < 5 mW | ja | Linie | 3R |
| rot | 10 mW | < 1 mW | ja | Linie | 2M |
| rot | 10 mW | < 1 mW | ja | Kreuz | 2M |
| Liniengenerator für Linienlänge 10°, 15°, 30°, 45°, 60°, 90° | |||||
Sie haben Fragen?
Kontaktieren Sie uns – wir sind für Sie da. Unser Kundenservice steht Ihnen mit persönlicher Beratung und individuellem Support gerne zur Seite.
Linienlaser von Sl laser in der Industrie,
im Handwerk oder auf der Baustelle

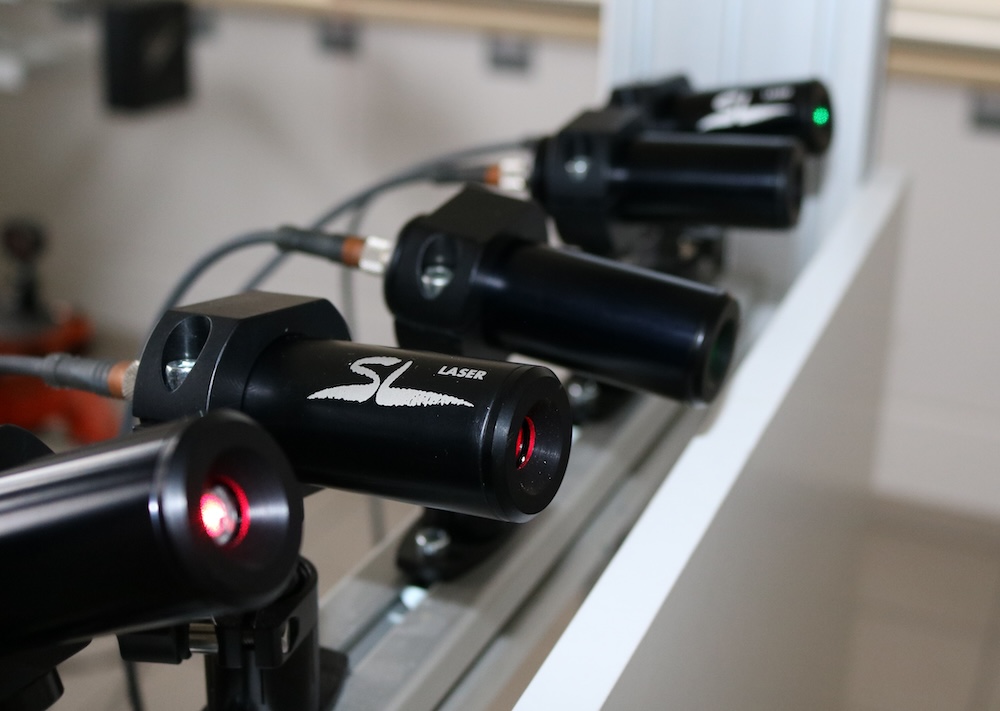

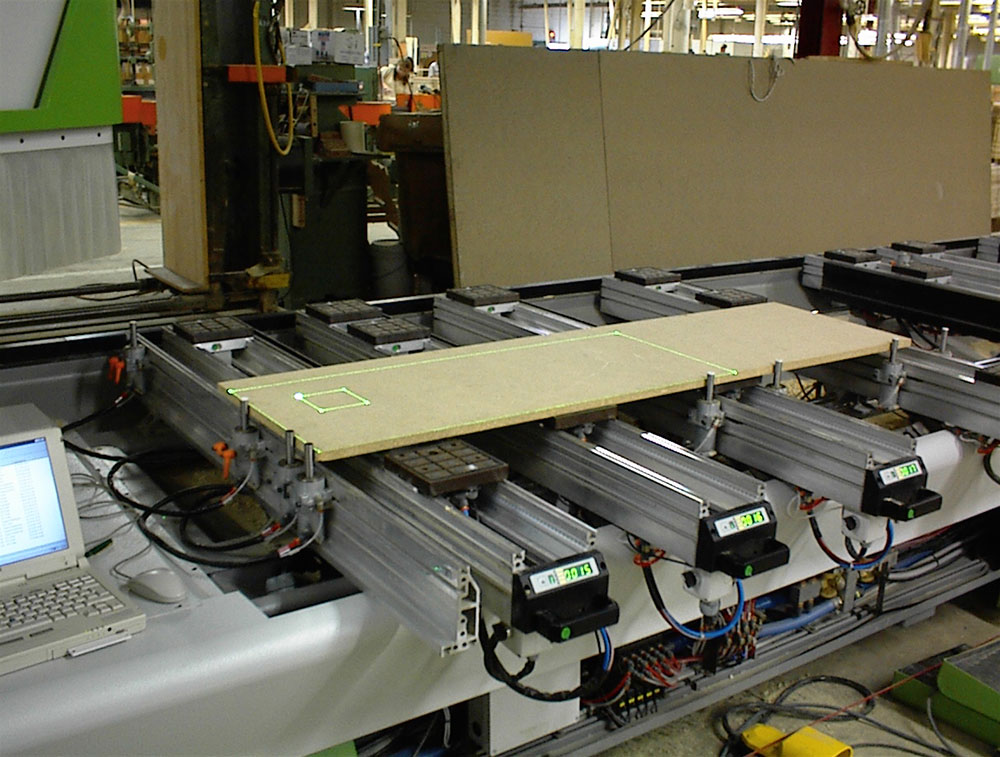

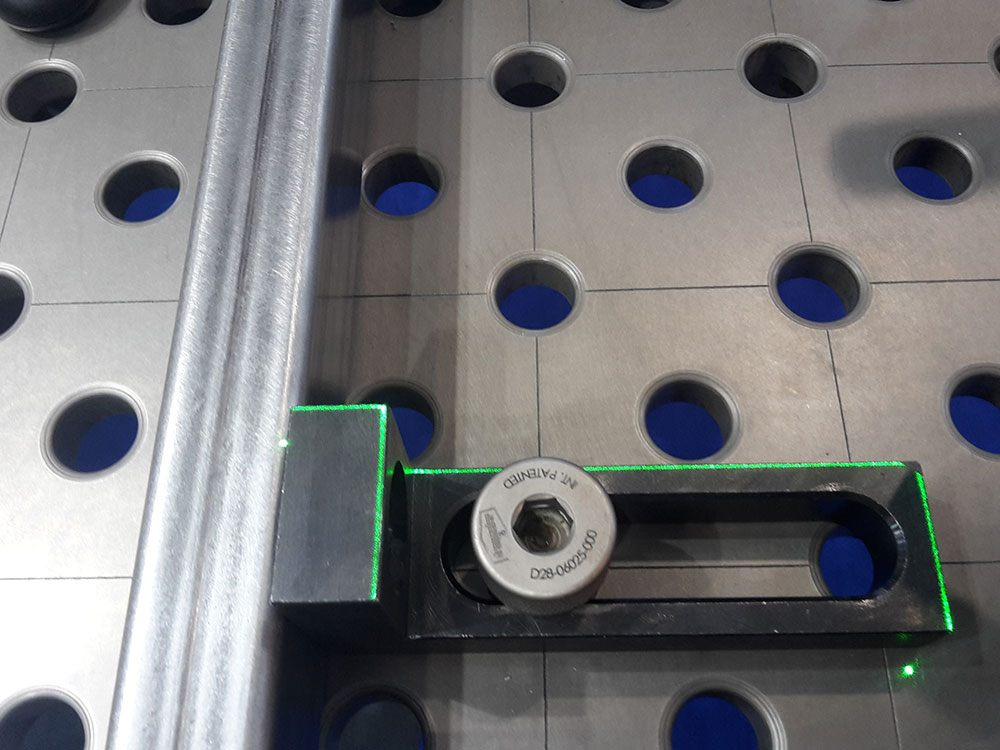

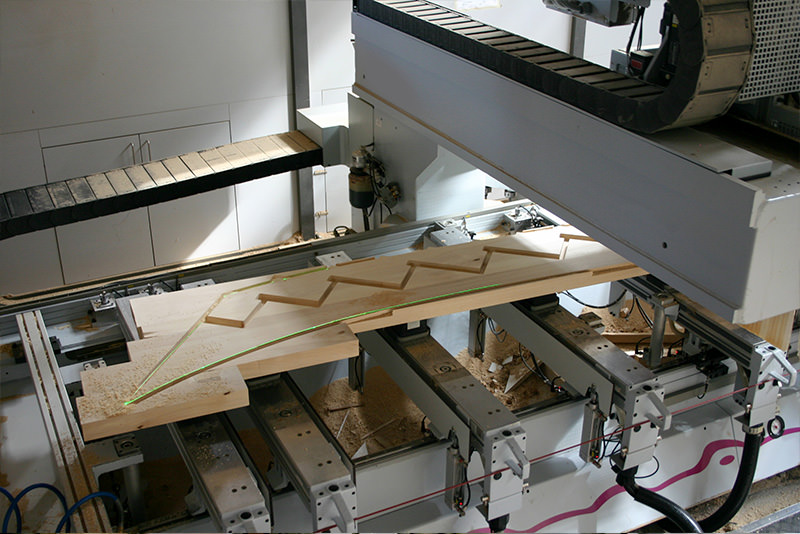

Der Linienlaser zählt zusammen mit Kreuzlinienlaser und Kreislaser zu den wichtigsten Positionierlasern. Je nach Anwendung markiert er Kanten, Anschläge oder Koordinatenpunkte. In vielen Betrieben werden unsere Linienlaser auch als Ergänzung zu Laserprojektoren genutzt, die ganze CAD-Zeichnungen oder Arbeitsschritte auf CNC-Anlagen, Schweißtische oder Bauteile projizieren.
Für die Ausrichtung von Sägen, Schweißnähten oder Befestigungsreihen bietet der Linienlaser eine einfache und präzise Lösung. SL Laser produziert seit Jahrzehnten Linienlaser und andere Positionierlaser in industrieller Qualität – entwickelt für den professionellen Dauereinsatz.

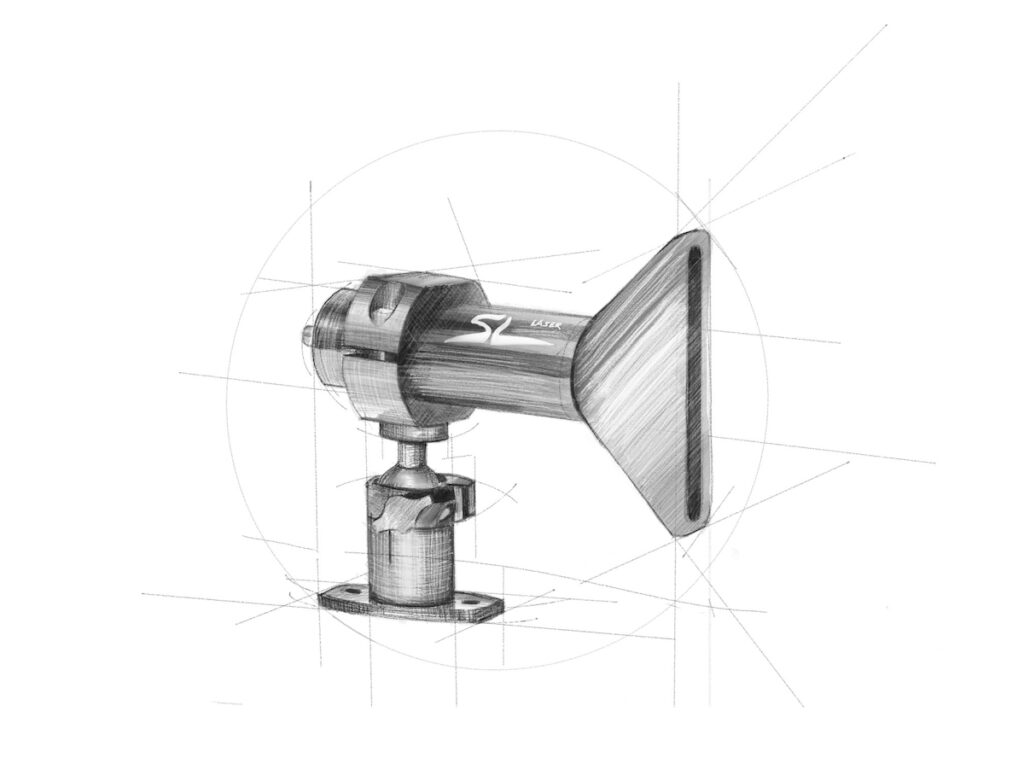

Im Gegensatz zu einfachen Baumarktgeräten sind professionelle Linienlaser von SL Laser speziell für den anspruchsvollen Einsatz in Produktion, Werkstatt und Baustellen-Umgebung konzipiert. Staub, Vibrationen oder Temperaturschwankungen beeinträchtigen die Leistung nicht. Hochwertige Materialien, eine robuste Bauweise und präzise Optiken gewährleisten eine Genauigkeit von ± 0,35 mm und eine lange Lebensdauer.
Dank kontinuierlicher Weiterentwicklung und direktem Austausch mit Anwendern werden unsere Linienlaser regelmäßig optimiert, um den wechselnden Anforderungen der Industrie gerecht zu werden.

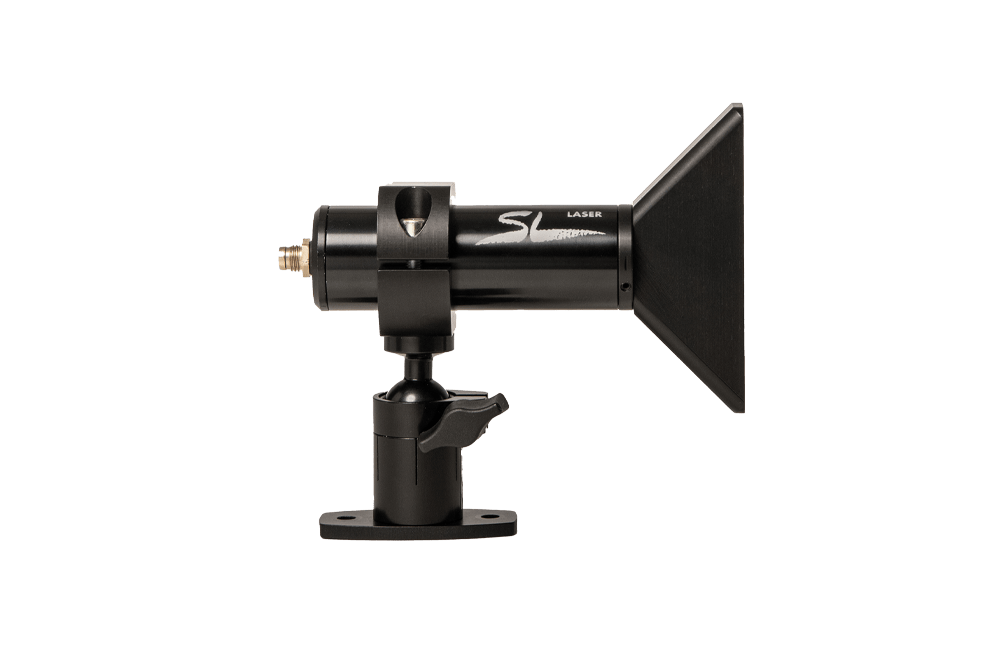

Ein Linienlaser erzeugt mittels spezieller Optik eine klar erkennbare Lichtlinie, deren Länge und Intensität von der Leistung abhängen. Die Laserquellen arbeiten in grüner (520 nm) oder roter (635 nm) Wellenlänge. Je nach Umgebungslicht und Oberflächenbeschaffenheit wird die für den Einsatz geeignetere Farbe gewählt – Grün bietet in hellen Umgebungen meist bessere Sichtbarkeit.
Die Linien können über den Liniengenerator im gewünschten Winkel eingestellt und fokussiert werden. So lässt sich der Laser exakt auf Material, Position und Arbeitsabstand anpassen. SL Laser bietet Linienlaser in mehreren Leistungsklassen für unterschiedliche Einsatzbedingungen.

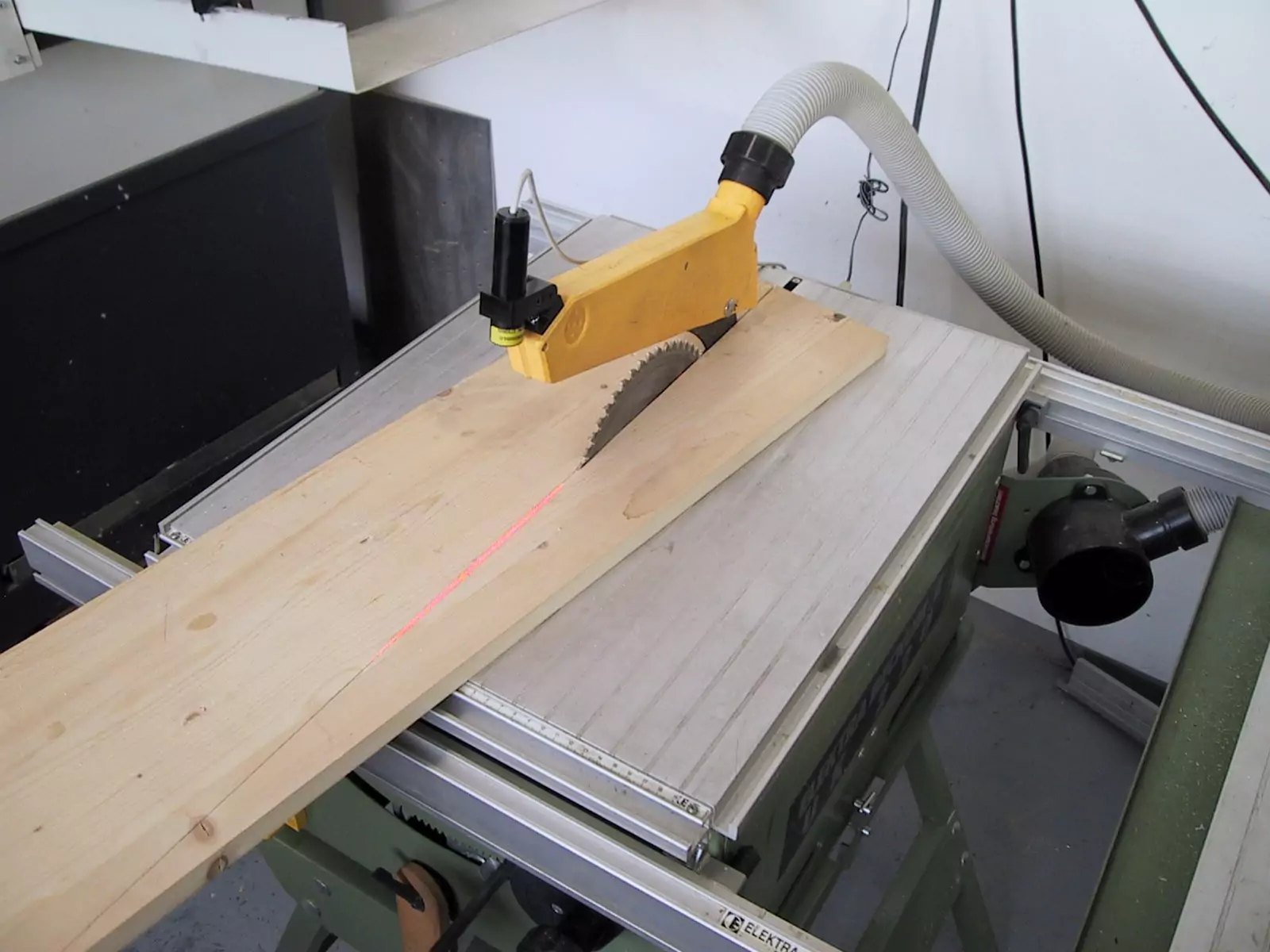

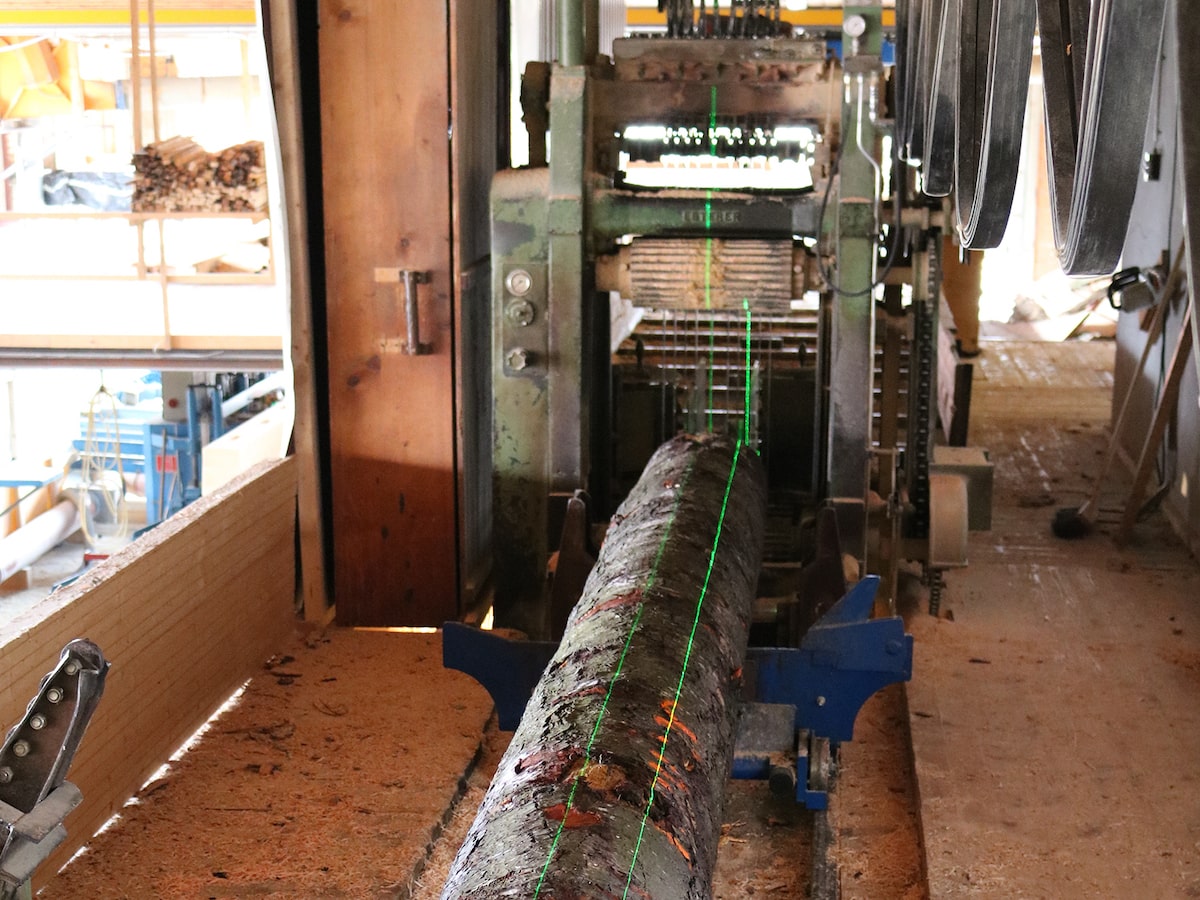

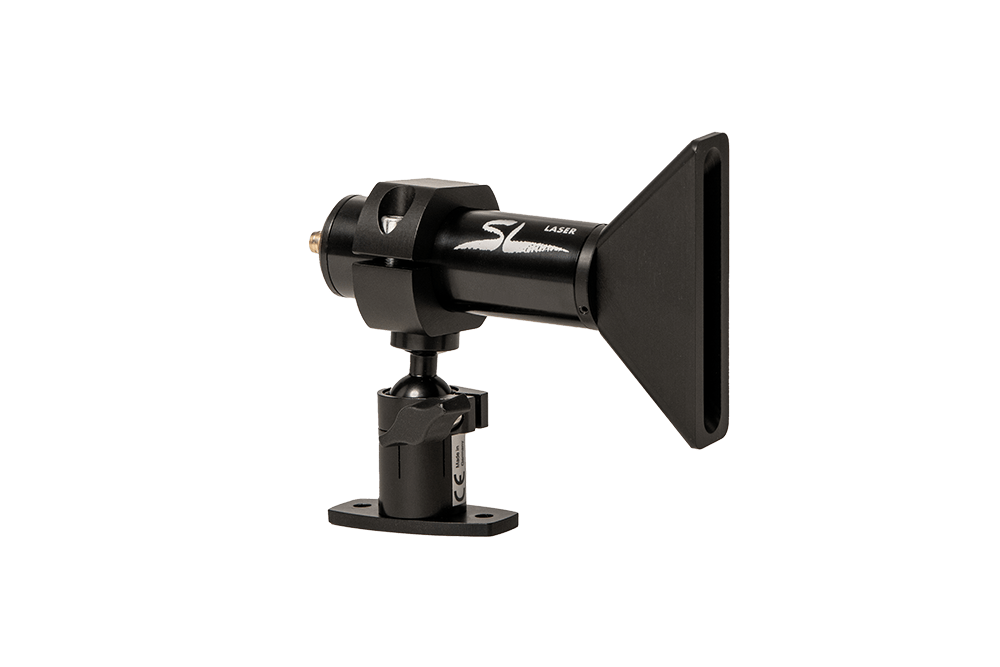

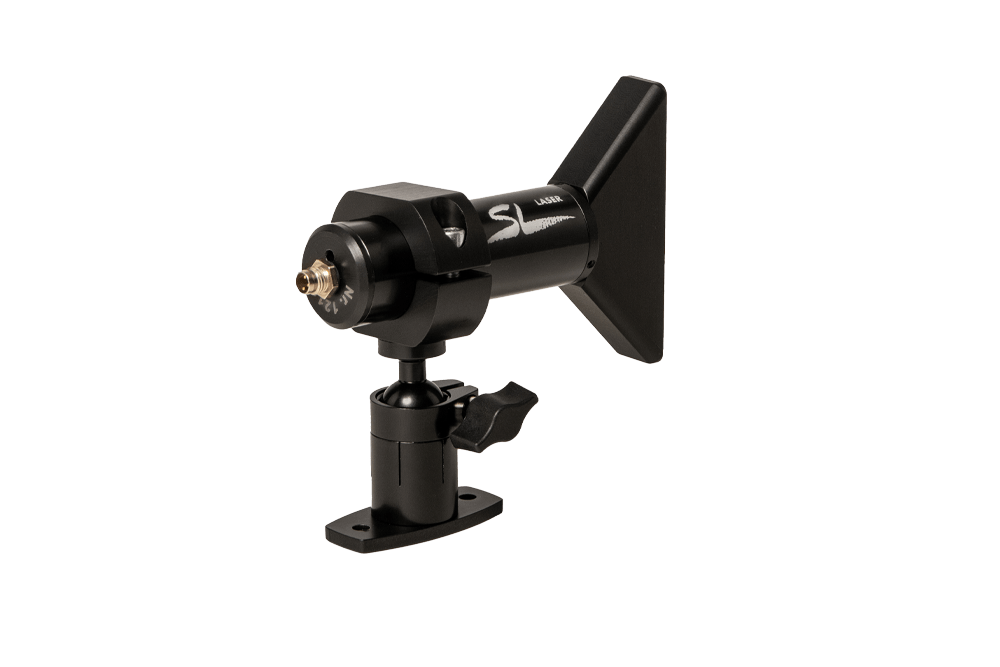

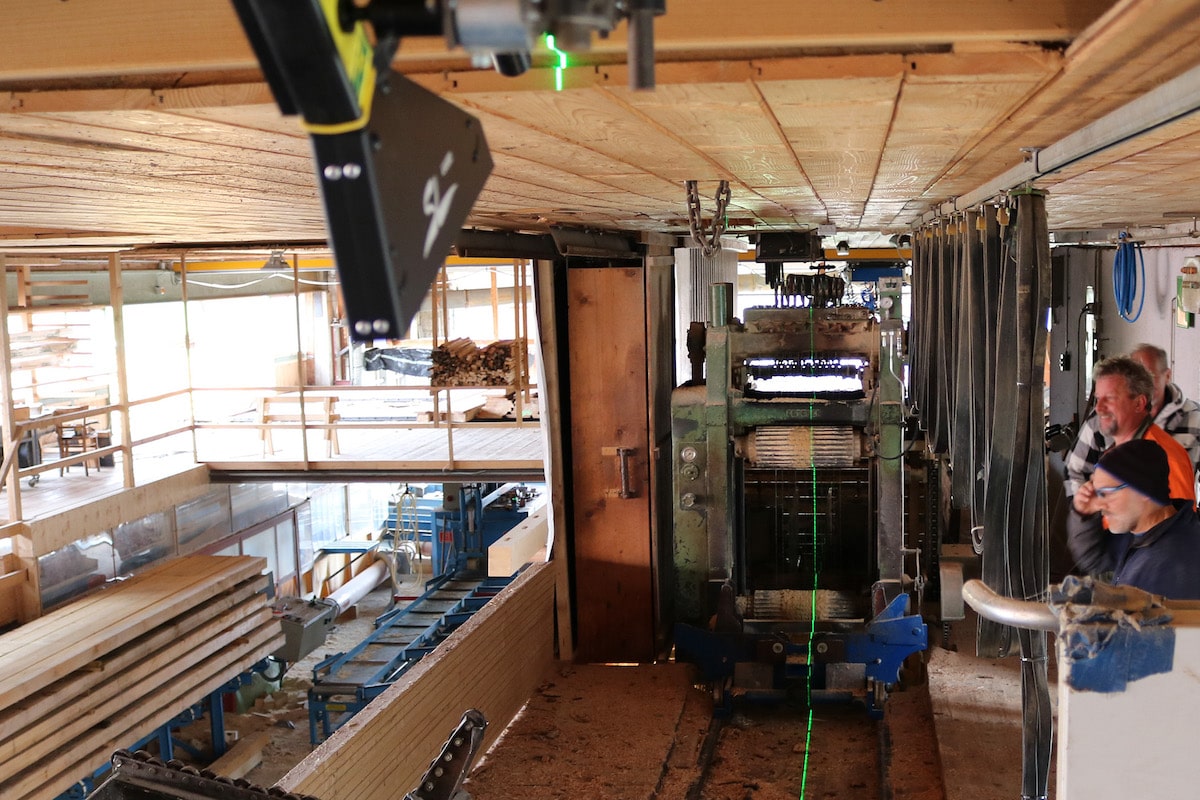

Bei der Holzbearbeitung markieren Linienlaser die exakte Schnittkante für das Sägeblatt – unabhängig von Holzart oder Werkstückgröße. Ob an Kreissägen, Bandsägen oder Kappsägen: Der Laserstrahl zeigt die exakte Schnittlinie an und erleichtert die Positionierung. Das senkt den Verschnitt und erhöht die Arbeitssicherheit.
Fokussierbare Linienlaser unterstützen außerdem die präzise Einrichtung der Maschinen, z.B. bei Mehrfachschnitten an Vielblattsägen.
Jeder Betrieb hat eigene Anforderungen. SL Laser fertigt Linienlaser, Kreuzlinienlaser und andere Positionierlaser daher auf Wunsch in Sonderausführung. Entwicklung und Produktion erfolgen in Deutschland – kurze Wege, schnelle Anpassungen und hohe Qualität sind garantiert.
Beschreiben Sie uns Ihre Einsatzbedingungen. Wir beraten Sie individuell und entwickeln die passende Lösung. Unser Ziel sind langfristige Partnerschaften, nicht kurzfristige Verkäufe.
Kundendienst für
Positionierlaser und Laserprojektoren
SL Laser steht seit jeher für praxisorientierten Service und technische Unterstützung. Unsere Laserprojektoren, Aufmaßsysteme, Positionierlaser wie Linienlaser, Kreuzlinienlaser und Kreislaser sowie das zugehörige Zubehör werden anwenderfreundlich entwickelt und lassen sich unkompliziert in bestehende Abläufe integrieren.
Die SL Laser Software ist intuitiv bedienbar, Schulungen erfolgen direkt vor Ort oder online. Unser Support-Team steht bei Fragen jederzeit zur Verfügung, insbesondere auch für Linienlaser, deren Auswahl, Installation, Ausrichtung oder Integration in bestehende Maschinenparks oft spezifische Anforderungen mit sich bringen.
Kontaktieren Sie uns für eine unverbindliche Beratung. Wir unterstützen Sie bei Auswahl, Installation und optimaler Nutzung Ihrer Linienlaser-Systeme.
