Le système de mesure laser ProCollector
– ingénieusement simple

  • Créez une mesure précise pour les objets 2D et 3D
  • Enfin une méthode de mesure aussi simple que sûre
  • Toutes les étapes sont intuitives et faciles à apprendre
  • Avec seulement deux points de mesure par surface pour un sol plan.

Un appareil de relevé de cotes utilisable en digitalisation et projection de points sur vos chantiers ou un site industriel. Les données relevées sont stockées dans des fichiers DAO 2D ou 3D à partir desquels vous pouvez aussi projeter les points sélectionnés. Les fichiers ainsi créés peuvent être traitées directement dans votre logiciel de DAO. Cette technologie ingénieuse vous permet également d’utiliser votre ProCollector comme aide au montage en projetant les points sélectionnés dans votre fichier DAO sur la surface de montage.

Pour ce faire, seuls trois points de mesure sont nécessaires pour étalonner le système sur le chantier et profiter de la précision du système. L’alimentation du ProCollector est assurée par une batterie rechargeable intégrée, ce qui vous permet de fonctionner de manière totalement indépendante des conditions locales.

Systeme de mesure ProCollector

Systeme de mesure ProCollector

Une longue expérience de la projection laser garantit un fonctionnement des plus simples.

Le système de mesure ProCollector est la suite logique de l’application de la technologie laser avec nos projecteurs laser. Comme ceux-ci, le système de mesure au laser facilite et accélère de nombreux processus de travail. Cette technologie permet d’éviter les erreurs habituelles, les imprécisions liées aux moyens de mesures et aux conditions sur site et aussi les malentendus dans l’interprétation des données lors de la transmission des relevés aux collègues.

Le ProCollector est également très facile à transporter sur site et s’adapte facilement aux conditions rencontrées sur place. Simple à installer et à utiliser, le ProCollector est l’appareil idéal pour un travail optimal sur chantier.

VOUS AVEZ
QUESTIONS ?

Nous contacter.

L’application du ProCollector dans la pratique

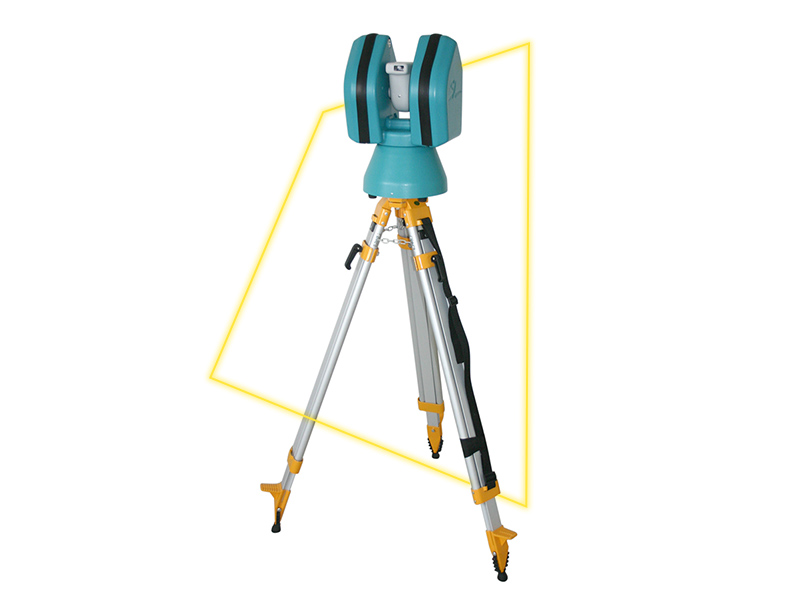

Le ProCollector se compose d‘une tête de mesure avec un faisceau laser qui peut pivoter ou tourner dans différentes directions et enregistrer les points mesurés par l’intermédiaire du logiciel TemplateCollector. Il est monté sur un trépied qui peut être ajusté en fonction des conditions locales. Un montage est un étalonnage rapide par 3 points de mesure sur des surfaces verticales ou horizontales, vous permets de créer et d’enregistrer un fichier DAO des lignes ou courbes relevées que vous pourrez ensuite utiliser dans votre logiciel de DAO pour créer les éléments à implanter.

Les coordonnées enregistrées à partir des mesures sont saisies dans un fichier DXF ou IGS et peuvent être utilisées immédiatement dans le système DAO. C’est aussi pratique que précis. Avec le ProCollector, vous travaillez en toute sécurité lorsque vous mesurez sur le chantier ou dans un hall. Vous pouvez également prendre des mesures pour des pièces entièrement meublées sans avoir à remodeler ou déplacer des meubles. Avec le ProCollector, les saillies, les zones arrondies ou à angles multiples peuvent également être enregistrées avec précision.

Des applications typiques pour l’appareil de mesure

  • Industrie de la construction – directement sur le chantier, par exemple lors de la construction d’escaliers
  • Travail du bois / menuiserie – en entreprise ou sur site
  • Industrie de la pierre – pour l’extraction ou la coupe
  • Industrie textile – mesure et découpe
  • Composite – dimensions des plis de drapage

Vous pouvez vous épargner dorénavant avec le ProCollector un temps important et couteux surtout si vous passez par des prestataires de services pour faire vos relevés. Prenez votre avenir en main en faisant vous-même vos relevés !

Domaines d’application typiques du ProCollector de SL Laser

Le ProCollector a fait ses preuves partout où des données de mesure ou des projections précises et au millimètre près sont nécessaires. Que cela soit dans l’industrie ou sur chantier, le système à fait ses preuves.

Un relevé fait avec le ProCollector fournis des modèles fiables pour tous les logiciels de DAO et permet inversement de transférer la théorie par la projection sur le lieu de travail.

Vous pouvez compter sur les conseils de SL Laser

Depuis la création de SL Laser, nos ingénieurs et concepteurs ont toujours orienté leur travail et le développement de tous les produits vers la facilité d’utilisation dans la pratique. Un réseau mondial dispense des formations et des conseils à nos clients à distance sur écran ou sur site. Alors n’hésitez pas à nous contacter. Nous clarifierons avec vous sans engagement comment et où vous pouvez utiliser au mieux votre nouveau ProCollector. Nous nous ferons un plaisir de former au mieux vos employés affectés à cette tâche. Tous nos produits sont conçus pour vous faciliter le travail:

  • Facilitation de tous les processus de travail avec la mesure et la projection
  • Processus de travail accélérés et réduction des coûts de personnel
  • Réduction de la marge d’erreur et réduction des dépenses liés aux erreurs.

Vous avez des questions sur le ProCollector ou un autre produit? N’hésitez pas à nous contacter. Nous sommes heureux de vous fournir toutes les informations dont vous avez besoin!

Spécifications système du ProCollector

  • Angle de résolution du système
    > 0,0002 °, distance: 1 mm
  • Champ de vision
    Horizontal: 360 ° (1,5 tour), vertical: 200 °
  • Puissance de sortie laser
    <1 mW
  • Diode laser
    635 nm
  • Classe laser
    Classe 2M selon CEI / EN 60825-1: 2015-07 Certifié CE

Le ProCollector et bien sûr conforme à la réglementation légale et également aux normes en vigueur.
