Laser de positionnement

  • Des lasers éprouvés pour un usage professionnel
  • La plus haute précision combinée à une conception robuste
  • Accélérer les processus de production et réduire les coûts
  • Les lasers SL sont devenus indispensables dans de nombreux domaines
  • Nous serons heureux de vous conseiller sur les applications possibles dans votre entreprise.

Les lasers de SL Laser indiquent à vos employés la position exacte des éléments à positionner. Ce laser spécial permet d’aligner les positions des outils et des pièces à usiner et de positionner les instruments ou les machines. Comme tous les systèmes laser de SL Laser, nos lasers de positionnement sont optimisés pour une utilisation dans l’artisanat et l’industrie – cela signifie que vous pouvez compter sur une conception robuste et une aptitude testée pour une utilisation quotidienne. Les lasers de positionnement sont résistants à de nombreuses agressions extérieures et ont une longue durée de vie. La précision de nos lasers de positionnement répond comme tous nos produits à des normes internes strictes.

SL Laser Positionierlaser SL Laser Positionierlaser

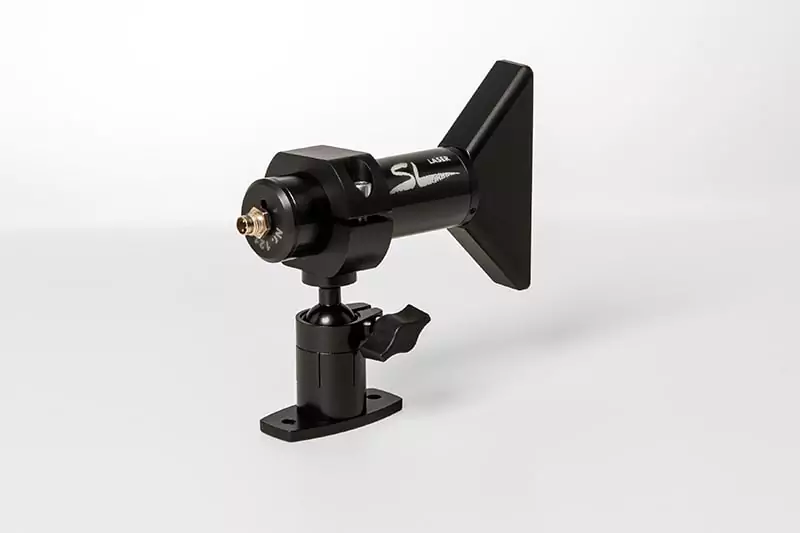

SL Laser Positionierlaser 2 SL Laser Positionierlaser 2
SL Laser Positionierlaser 8 SL Laser Positionierlaser 8
SL Laser Positionierlaser 3 SL Laser Positionierlaser 3
SL Laser Positionierlaser 4 SL Laser Positionierlaser 4

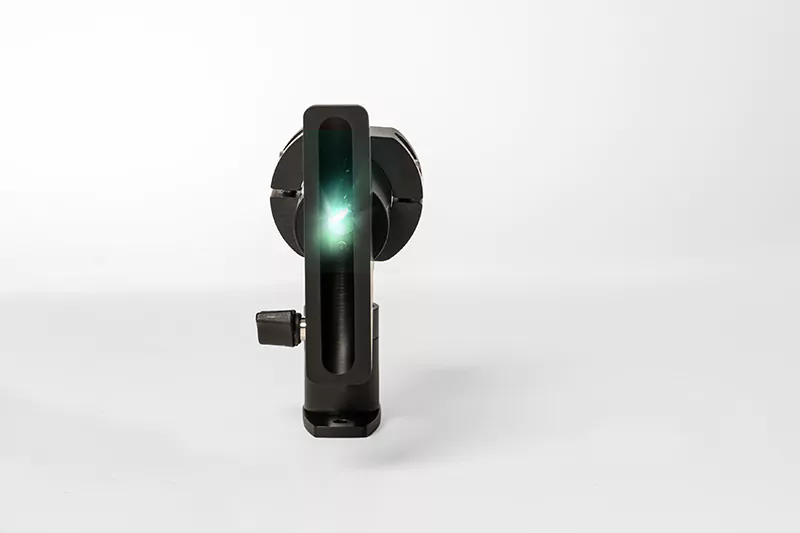

SL Laser Positionierlaser 5 SL Laser Positionierlaser 5
SL Laser Positionierlaser 6 SL Laser Positionierlaser 6
SL Laser Positionierlaser 7 SL Laser Positionierlaser 7

Conception robuste et électronique éprouvée

Nos lasers de position peuvent être adaptés à vos besoins spécifiques sur simple demande. Nos modules laser utilisent un faisceau laser rouge ou vert très visible qui est régulé par une électronique éprouvée. Les données exactes sur les produits ou les performances de nos lasers se trouvent au bas de cette page. Tous les lasers de positionnement sont disponibles dans différentes classes de puissance, ce qui a une incidence sur la distance et la taille de l’affichage. Le boîtier compact et robuste des lasers est isolé électriquement. Les dispositifs présentent une puissance de sortie constante qui est maintenue sur une large plage de température de fonctionnement.

Laser à ligne, laser à croix et laser cercle

Nous produisons des lasers ligne, des lasers croix ou des lasers cercle qui accélèrent et facilitent vos processus de travail. Réduisez vos coûts de production avec un laser de positionnement de SL Laser. Les lasers de positionnement peuvent être fournis avec un support de montage et un bloc d’alimentation. Ils sont faciles à monter et à régler. SL Laser

Expert en modules laser depuis plus de 30 ans.

VOUS AVEZ
QUESTIONS ?

Nous contacter.

Le laser croix pour l‘industrie et l’artisanat

Le laser croix pour l‘industrie et l’artisanat

Le laser croix est un outil important pour le marquage de points de perçage, de coupes, de traçage ou d’autres formes d’usinage. Avec la croix laser, vous indiquez les angles de positionnements, affichés les extrémités ou limites et utilisez la croix pour le positionnement exact des outils, des machines ou des instruments.

Applications des lasers croix sur machines CN

Que ce soit dans l’artisanat ou l’industrie, dans le travail du bois avec des machines à commande numérique ou dans la découpe de textile, le laser croix est utilisé partout où il faut positionner de la matière première et pour afficher les lignes de coupe. Positionner les ventouses sur un centre d’usinage devient un jeu d’enfant et l’alignement au millimètre près par le laser croix permet un travail propre et précis sans endommager les ventouses. Mais le laser croix est également nécessaire aux artisans de toutes sortes, dans l’industrie du meuble ou dans la construction mécanique, pour ajuster et positionner des pièces, des composants ou des butées avec une précision millimétrique.

Le laser ligne

Les lasers ligne sont utilisés depuis des décennies par l’industrie et l’artisanat pour obtenir une précision rapide et fiable pour le positionnement d’outils. La ligne est précisément représentée avec le laser ligne et permet de faire l’alignement, l’orientation ou même la ligne butée. Le laser de ligne peut être focalisé en fonction de la distance et est également fourni avec différents niveaux de puissance selon les besoins.

Applications des lasers de positionnement dans l’industrie et l’artisanat

Le laser ligne permet de réaliser un travail de sciage précis dans le traitement et la création de pièces en bois. Il peut être utilisé sur chantier ou sur le site de production. De manière générale, Le laser ligne est également utilisé pour afficher les lignes d’arrêt et les lignes de coupe dans toutes les industries pour aligner précisément des objets de toute nature. Le laser ligne permet d’afficher les bords ainsi que les marques de pliage pour l’industrie du papier. Le laser croix en revanche vous permet de positionner des éléments sur des points bien précis en respectant un angle donné comme par exemple sur une perceuse dans l’industrie du métal ou du bois.

Le laser cercle avec diamètre variable

Des objets circulaires de différentes tailles doivent être assemblés, montés, coupés ou positionnés dans divers processus de production et d’usinage dans l’industrie du bois, l’industrie du meuble ou l’industrie textile. Le laser cercle permet de projeter des diamètres différents de façon précise, ce qui permet d’optimiser la production en temps et en précision.

Qu’il s’agisse de la production de tambours de câbles, de la découpe bâches dans l’industrie textile, de pièces à usiner dans l’industrie plastique, la fabrication de matières plastiques, l’industrie du caoutchouc ou la fabrication de tonneau en bois, un marquage bien ronds et précis est primordial. Le guidage d’outils et l’alignement d’objets de toutes sortes sont rendus beaucoup plus faciles, plus rapides et surtout plus précis par le laser cercle.

Un conseil sur nos lasers de positionnement de SL-Laser

Vous souhaitez savoir si et comment un laser de positionnement peut être utilisé dans votre entreprise ? Veuillez prendre contact avec nous.

Nos experts se feront un plaisir de vous conseiller et de s’adapter à votre situation spécifique.

Données et performances des produits SL-Laser

Ces données sont utilisées à titre d’exemple. Nos lasers de positionnement peuvent être adaptés à vos besoins sur simple demande.

Caractéristiques Laser vert / rouge

Couleur laser Puissance Diode Puissance de sortieFocus réglableOptiqueClasse laser
vert10 mW< 1 mWouiLigne2M
vert10 mW< 1 mWouiCroix2M
vert50 mW< 5 mWouiLigne3R
rouge10 mW< 1 mWouiLigne2M
rouge10 mW< 1 mWouiCroix2M
Optique ligne pour angle 10°, 15°, 30°, 45°, 60°, 90°

Spécifications techniques

  • Mécanique
    Boîtier en aluminium anodisé, dimensions (mm) Ø 30 x 88,5mm, poids 300g, câble inclus.
  • Affichage
    Ligne ou croix, ligne homogène
  • Optique Pour couleur verte
    Diode laser, Puissance: 10 mW / 50 mW, longueur d‘onde 520nm (vert), Durée de vie: > 20.000 h
  • Optique Pour couleur rouge
    Diode laser, Puissance: 10 mW, longueur d’onde 635nm (rouge), Durée de vie: > 20.000 h
  • Classe laser
    Classe 2M avec 10 mW (Classe 3R avec 50 mW) EN 60825-1:2015-07, IEC60825-1, EN76-2, 21CFR 1040, CE
  • Contrôle et sécurité
    Plage de température 0°C… +50°C, Boitier IP 65, Résistance au choc 4 g
  • Données électriques
    Alimentation 16-33 VDC (+)br (-)bl (PE) ja/ve, Consommation électrique 1 W, Câble d’alimentation 5 m
