Positionierlaser m gruen webLaser de positionnement

* Le laser est conçu pour une utilisation industrielle. *

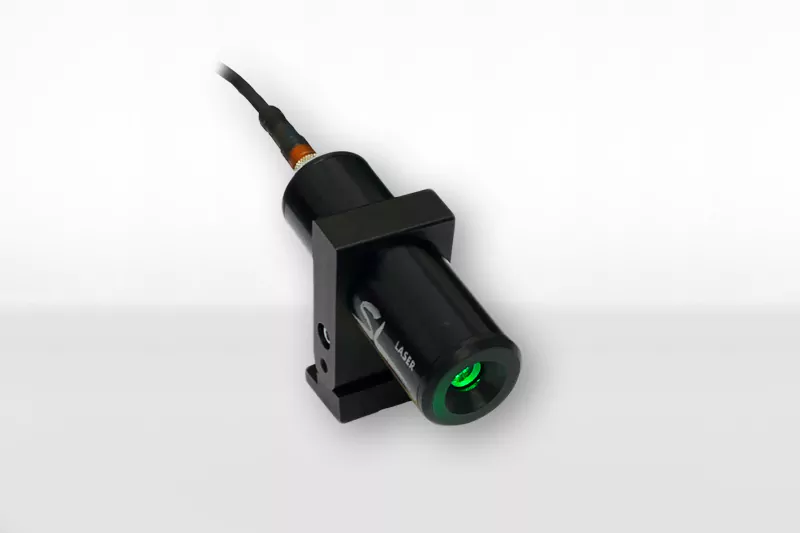

Le „Laser de positionnement“ est un laser avec une ligne de bonne qualité et un système optique performant. Ce système d’optique avec la diode et une carte électronique de qualité compose le module du laser ligne. Il est utilisé pour le positionnement d’outils et de la matière première et sert aussi dans l’alignement d’instruments et de machines de production.



SL Laser GmbH propose deux types de lasers de positionnement. L‘un d‘eux est le laser ligne et l‘autre le laser croix.
Les deux sont généralement positionnés de façon fixe en face de la zone d‘où la ligne ou la croix peuvent être projetées.

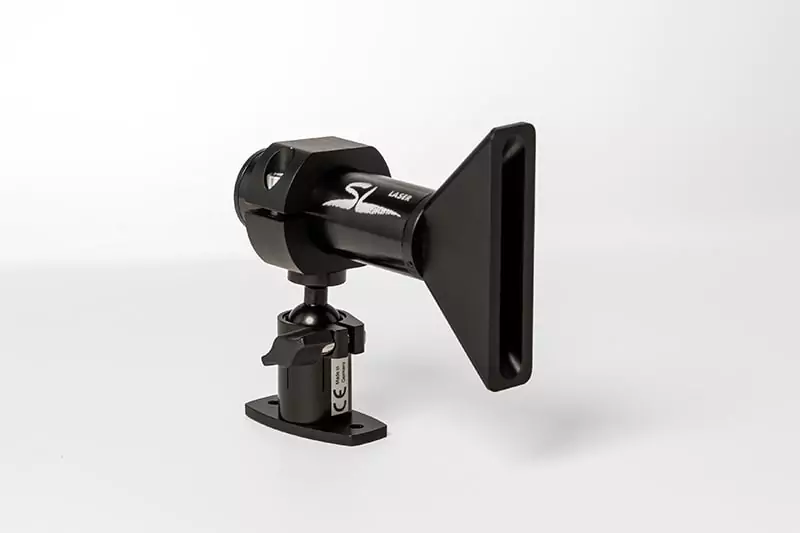

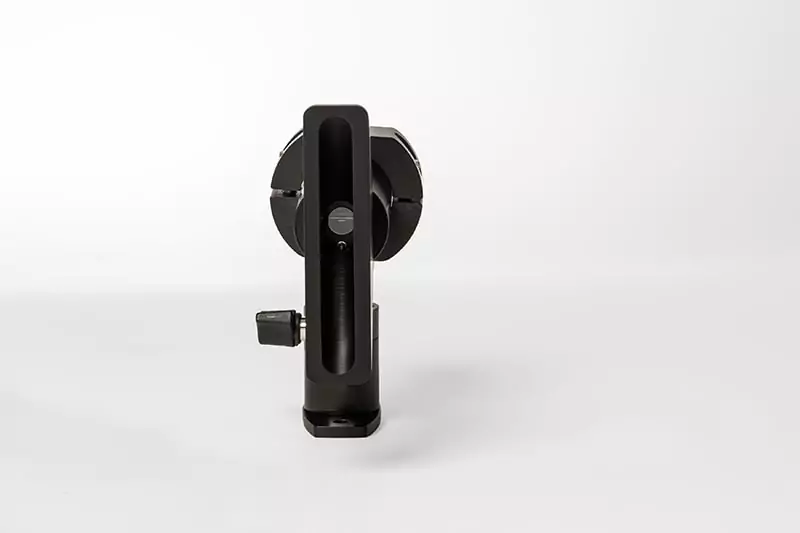

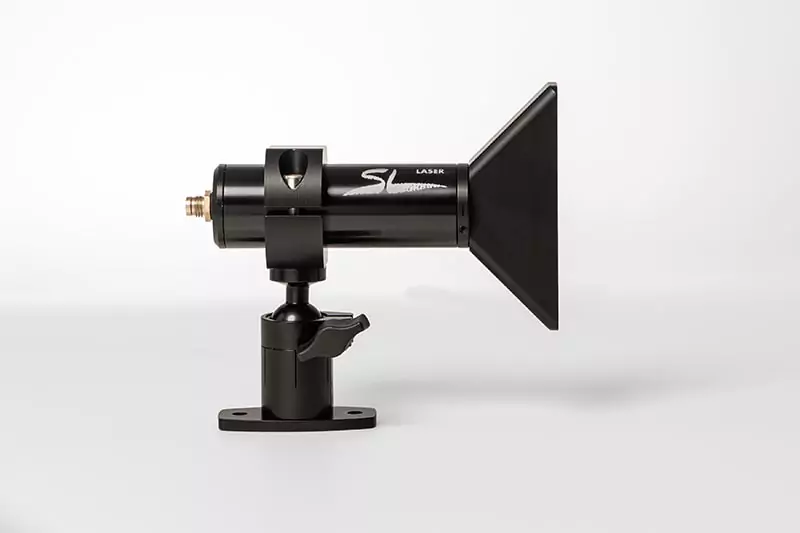

Les deux types de laser sont disponibles avec un support et / ou une alimentation.
SL-Laser Gmbh propose également un laser cercle dont le diamètre est réglable.



CARACTÉRISTIQUES SPÉCIALES:

  • construction compacte
  • boîtier électriquement isolé
  • puissance de sortie constante
  • Température de fonctionnement et de
  • stockage élevée



Applications:

  •  métrologie
  • industrie mécanique
  • Travail du bois et transformation du bois
  •   Positionnement de toutes sortes



Domaines d´utilisation:

Mesure * Machines industriels * Travail et traitement du bois * Positionnement de tous types






Le laser de positionnement (ligne):

Le laser ligne est disponible avec des puissances différentes. Il est également disponible avec un faisceau rouge ou vert qui est focalisable.
La longueur de la ligne peut varier en fonction de la distance, de l’angle et de l’optique utilisée.



Applications:

  • Affichage des lignes de sciage
  • Affichage des lignes d‘arrêt
  • Alignement de certains objets






Le Laser de positionnement (croix):

Le laser croix est également disponible avec des puissances différentes. Il est également disponible avec un faisceau rouge ou vert qui est focalisable.



Applications:

  • Déplacement avec la tête de la machine CN
    pour indiquer la position des ventouses.
  • Positionnement précis de pièces ou d’outillage.
  • Alignement précis d’appareils ou de machines.






Données du produit vert

Couleur      Puissance    Puissance de sortie  Focus réglable    Optique    Classe laser
vert 10 mW < 1 mW  oui    Ligne 2M
vert  10 mW < 1 mW  oui    Croix 2M
vert  50 mW < 5 mW  oui    Ligne 3R
Générateur de ligne 10°, 15°, 30°, 45°, 60°, 90°






Données du produit rouge

Couleur      Puissance  Puissance de sortie  Focus réglable     Optique     Classe laser
rouge 10 mW < 1 mW  oui    Ligne 2M
rouge 10 mW < 1 mW  oui    Croix 2M

Générateur de ligne     10°, 15°, 30°, 45°, 60°, 90°






Spécifications techniques:

Mecanique    Châssis en Aluminium anodisé, Dimensions (mm) Ø 30 x 88.5mm, Poids 300g incl. Câble
Optique Ligne ou croix, Ligne homogène
Spec. optiques vert Puissance: 10 mW / 50 mW, Long. d’onde 520nm (vert), Durée de vie: > 20.000 h
Spec. optiques rouge Pluissance: 10 mW, Long. d’onde 635nm (rouge), Durée de vie: > 20.000 h
Classe laser/Norme Classe 2M, 10 mW (Classe 3R, 50 mW) EN 60825-1:2015-07, IEC60825-1, EN76-2, 21CFR 1040, CE
Test et Sécurité  Temp. d’utilisation 0°C .. +50°C, Châssis IP 65, Resist. chocs 4 g
Données électriques Alim. 16-33 VDC, (+)bn (-)bl (PE)ja/ve, Consommation 1 W, Long. câble 5 mtr.
