Projecteurs laser – systèmes
de projection laser
Dans l’artisanat comme dans l’industrie, la projection laser rime aujourd’hui avec gain de temps, économie de matière et réduction des erreurs. Les projecteurs laser de SL Laser sont utilisés par des entreprises manufacturières de presque tous les secteurs, partout dans le monde.
Fini les gabarits coûteux, lourds et encombrants, dont la mise en place est aussi fastidieuse que chronophage : le laser projette directement le contour de vos pièces à l’endroit exact où elles doivent être positionnées. Vous gagnez ainsi en précision, et le contrôle qualité s’en trouve simplifié, pour un résultat constant.
Investir dans l’un des systèmes de projection laser de SL Laser est généralement rentabilisé après un temps très court et génère non seulement un profit, mais lui donne également une longueur d’avance sur les autres entreprises du secteur. Les avionneurs ou l’industrie aérospatiale travaillent de cette manière avec la projection laser pour garantir ainsi un haut niveau de précision avec une qualité
Nous proposons actuellement trois projecteurs laser ou systèmes de projection laser que nous souhaitons vous présenter brièvement ici.

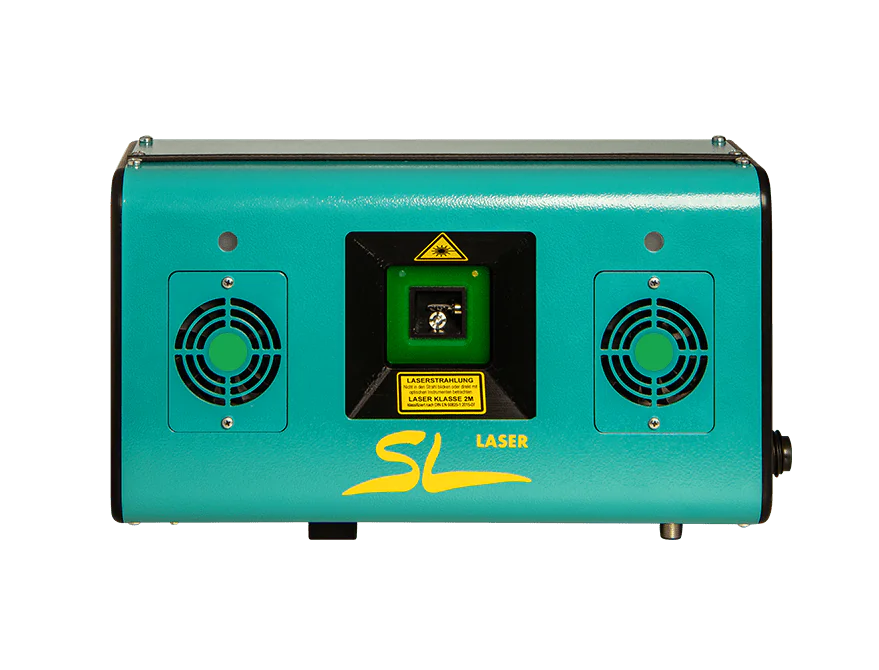

Laser projecteur ProDirector 7
Le ProDirector 7 projette sous le plafond les prochaines étapes de travail ou des plans de construction complets issus du système CAO 2D ou CAO 3D sur les pièces à usiner. Utilisable pour des distances allant jusqu’à 6 m entre le laser et l’application.

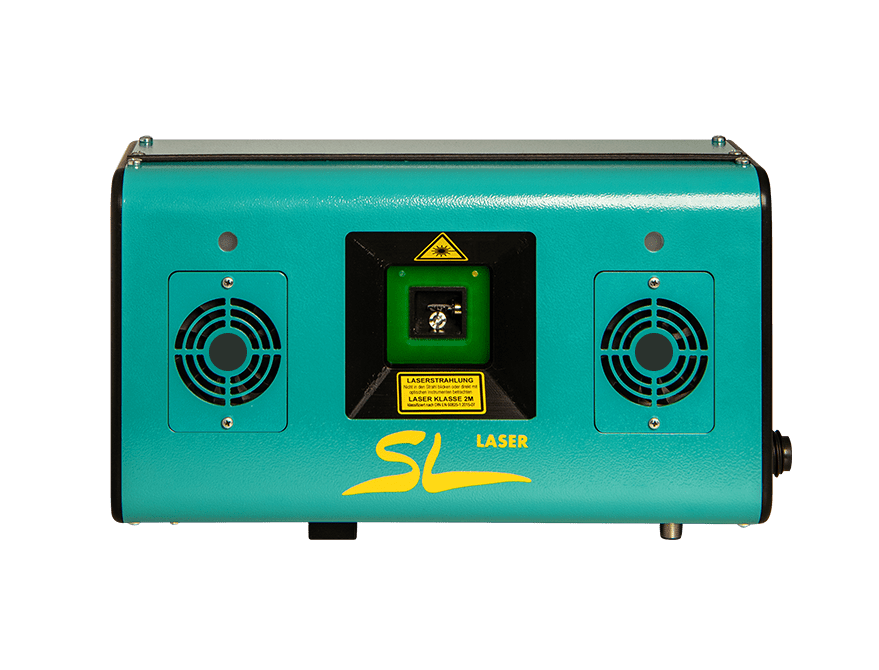

Projecteur laser ProDirector 7 MR
Le ProDirector 7 MR est l’extension idéale d’un projecteur pour les distances moyennes entre 6 m et 8 m. Ainsi, le MR est le lien entre le ProDirector 7 et le ProDirector LR!
Laser projecteur ProDirector 7 LR
Le ProDirector 7 LR est l’extension parfaite pour les grandes distances et est utilisé pour des distances allant jusqu’à 10 m de l’objet. Grâce à son intensité, le système atteint une projection parfaite.
Projecteurs laser
de SL Laser
Depuis le premier développement des premiers projecteurs laser chez SL Laser il y a plus de 30 ans, nous avons continuellement amélioré la technologie et l’avons rendue plus facile d’utilisation. Les opérateurs apprennent rapidement à se servir du projecteur laser SL grâce à notre logiciel très intuitif.
Après une courte phase d’apprentissage, les opérateurs ne jurent plus que par les projecteurs laser SL. Que ce soit pour l’aide au positionnement sur les machines à commande numérique, ou pour la projection des lignes de clouage et de l’emplacement des trous sur les structures bois, le laser épargne le travail fastidieux des gabarits et du traçage manuel des pièces. Surtout, il vous évite la frustration d’erreurs autrement inévitables. Pour que vous puissiez en juger par vous-même, nous proposons des installations test, qui séduisent souvent nos clients : ils constatent concrètement les avantages du système et, la plupart du temps, ne tardent pas à décider de le garder. La conviction par la performance.
Vous avez des questions ?
Contactez-nous – nous sommes là pour vous. Notre service client se fera un plaisir de vous conseiller personnellement et de vous offrir un accompagnement individuel.
Plus d’informations sur nos
Projecteurs laser et systèmes de projection laser

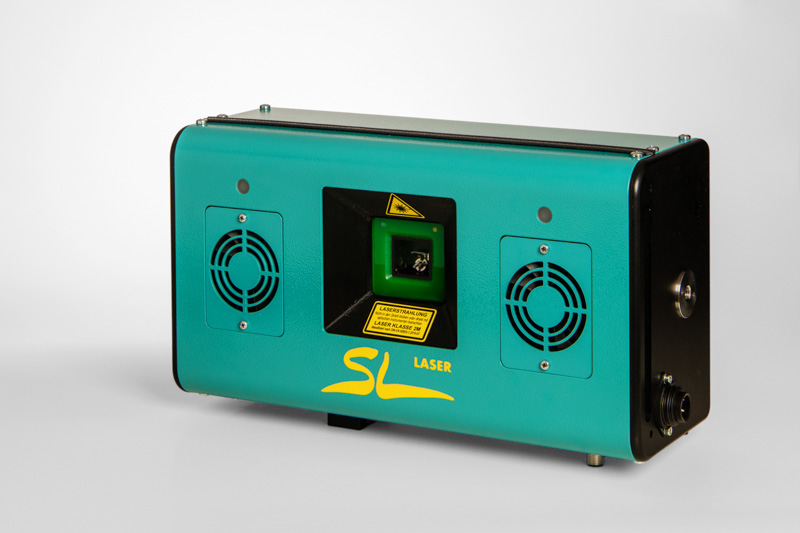

Le ProDirector 7 qui est généralement monté en fixe sous la toiture ou alors dans un chariot mobile sur un rail, transforme votre zone de travail en système de guidage optique. Le déplacement du point laser à très grande vitesse permet de projeter des points, des lignes, des courbes ou des plans complets à une précision extrême. L’interconnexion entre plusieurs projecteurs laser permet pour des grands projets tels que les composants aéronautiques de couvrir toute la zone et de progresser rapidement dans les travaux.
Avec un support informatique et un logiciel d’exploitation, le ProDirector 7 transfère des plans de construction entiers ou des étapes de travail individuelles du système de DAO 2D ou 3D vers les surfaces de travail et peut être géré à distance par télécommande. Le ProDirector 7 est étanche et équipé pour travailler dans les circonstances les plus difficiles. La poussière de béton, de bois ou de produits composites ne pose aucun problème pour l’utilisation de nos projecteurs. Le ProDirector 7 est notre produit de pointe parmi les projecteurs laser et a fait ses preuves des milliers de fois sur tous les continents. La diversité de ses domaines d’application est inspirante. Un seul et même dispositif peut se retrouver dans différents domaines comme la préfabrication béton, le drapage composites, l’industrie du textile ou dans l’aérospatial avec un logiciel opérateur adapté aux besoins spécifiques de chaque poste de travail. Une solution universelle!
Le ProDirector 7 LR vous permet de maîtriser de plus grandes distances entre le projecteur et la pièce à usiner. Le projecteur ProDirector 7 LR peut être fixé statiquement à l’aide d’un système de pinces fourni et fait alors le meilleur travail dans votre atelier de production. Ces projecteurs fournissent des marques, des croix ou des lignes sur les pièces que les collègues sur place peuvent piloter avec leurs machines. Comme toujours avec SL Laser, cela réduit considérablement les efforts et la marge d’erreur dans le travail.
Si vous travaillez dans de grands ateliers de fabrication, montez les projecteurs laser comme le ProDirector 7 LR sur un système de rails. Le projecteur se déplace vers le lieu de travail et prend automatiquement sa nouvelle position. Au travail, le projecteur laser affiche des centaines de points de montage ou de soudage ou permet un positionnement précis des composants – couche par couche. Deux miroirs de balayage permettent au laser à solide de projeter le faisceau laser avec précision depuis n’importe quelle position dans l’espace.
L’excellente exactitude et précision du ProDirector 7 LR correspond aux performances du ProDirector 7 à distance et surface de projection égales. L’idéal est de relier le projecteur laser à notre PC industriel, qui fournit toutes les données de la CAO de construction, à l’abri de la poussière et des projections d’eau. Comme pour le projecteur laser ProDirector 7, vos collaborateurs recevront une formation dispensée par des collègues expérimentés dans la pratique, qui connaissent parfaitement votre secteur et vos exigences.
Le ProDirector 7 LR vous permet de maîtriser de plus grandes distances entre le projecteur et la pièce à usiner. Le projecteur ProDirector 7 LR peut être fixé statiquement à l’aide d’un système de pinces fourni et fait alors le meilleur travail dans votre atelier de production. Ces projecteurs fournissent des marques, des croix ou des lignes sur les pièces que les collègues sur place peuvent piloter avec leurs machines. Comme toujours avec SL Laser, cela réduit considérablement les efforts et la marge d’erreur dans le travail.
Si vous travaillez dans de grands ateliers de fabrication, montez les projecteurs laser comme le ProDirector 7 LR sur un système de rails. Le projecteur se déplace vers le lieu de travail et prend automatiquement sa nouvelle position. Au travail, le projecteur laser affiche des centaines de points de montage ou de soudage ou permet un positionnement précis des composants – couche par couche. Deux miroirs de balayage permettent au laser à solide de projeter le faisceau laser avec précision depuis n’importe quelle position dans l’espace.
La précision atteint alors jusqu’à ± 0,35 mm à une distance de quatre mètres et une surface de projection de 4,5 × 4,5 m. L’idéal est de relier le projecteur laser à notre PC industriel, qui fournit toutes les données de la CAO de construction, à l’abri de la poussière et des projections d’eau. Comme pour le projecteur laser ProDirector 7, vos collaborateurs recevront une formation dispensée par des collègues expérimentés dans la pratique et qui connaissent parfaitement votre secteur et vos exigences.
Bien sûr, vous pouvez utiliser le système mobile 7 LR avec un trépied sur lequel vous pouvez placer la batterie. Cependant, il est plus facile et plus pratique d’utiliser le 7 LR avec le poste de travail spécialement développé par SL. Il se compose d’un cadre profilé en aluminium léger et stable et fonctionne sur des roues robustes qui peuvent être verrouillées avec des freins. De plus, des stabilisateurs à vis à chaque extrémité assurent une assise solide Une armoire est intégrée dans le châssis dans laquelle le PC peut être placé. Il y a suffisamment d’espace sur le plateau pour un pc portable ou un écran avec un clavier. Le point fort est cependant le mat télescopique réglable électriquement pour une hauteur de projection comprise entre 1,80 m et 3,50 m (autres hauteurs sur demande). Le mat télescopique a un support pour le projecteur laser et la commande se fait par deux boutons poussoirs sur l’armoire de commande.
